无胶棉生产线

适用将开松的纤维充分混和,均匀地输送给下道工序使用。光电控制棉箱存棉量,振动板可调,控制给棉量。光电控制棉箱出棉量,棉箱内用角钉帘输送纤维,角钉帘规格1370×3800mm。

Key words:

无胶棉生产线

Project Consulting:

Product Description

一、联合机组主要规格及技术指标

  ★ 公称机幅:3200mm

  ★ 产品切边后净宽:2800mm

  ★ 生产能力:>60床/小时

  ★ 主要原料:适用于0.7dtex、3~6dtex化纤。

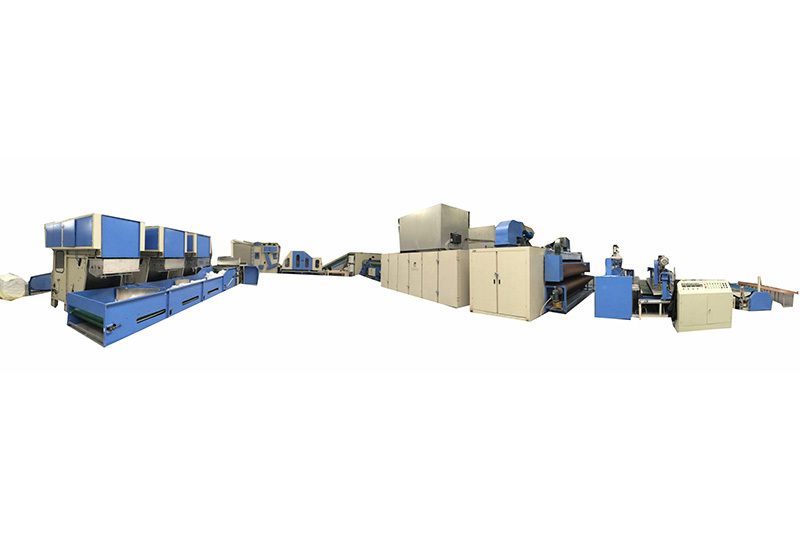

二、联合机组工艺流程

  原料→100型开松机→140型给棉机→-150型梳理机

  →PW-320型铺网机→QD-320型电脑切断机→ZT-320型电脑装套机



三、主要设备技术参数、机械特征

  1. -100型开松机

  ◆ 开松形式采用梳针钉板开松。

  ◆ 机架由δ10mm厚优质碳素钢焊接而成,经定性处理,完全消除 应力。

  ◆ 喂入水平帘为木质,宽度880mm,周长4800mm。

  ◆ 开松机装有强力磁铁吸取金属杂质。

  ◆ 给棉罗拉直径φ70mm,上下一对配置表面沟槽,上罗拉弹簧加压,罗拉与输入帘由0.75kw×4极普通电机配70/60:1蜗轮控制。

  ◆ 开松机辊为φ400mm,法兰配梳针钉板。

  ◆ 高速离心送棉风机设独立风机,喂入与开松辊电机联锁,喂入配倒顺开关,风机电机2.2kw×4极,输棉管道直径φ200mm镀锌铁皮管。

  ◆ 控制方式:控制箱装在喂入帘侧板上,喂入帘与罗拉在运转中由给棉机储棉仓光电控制,并设有正反转倒顺开关。

  ◆ 机 幅:1000mm

  ◆ 辊筒直径:φ500mm

  ◆ 输送帘速度:≤10m/min

  ◆ 产 量:100~180kg/h

  ◆ 功 率:主传动4kw,喂入罗拉0.75kw,风机2.2kw,总功率6.95kw。



  2. GM-140型给棉机

  ◆ 适用将开松的纤维充分混和,均匀地输送给下道工序使用。

  ◆ 光电控制棉箱存棉量,振动板可调,控制给棉量。

  ◆ 光电控制棉箱出棉量,棉箱内用角钉帘输送纤维,角钉帘规格1370×3800mm。

  ◆ 打手轴端面用保护盘,防止绕棉。

  ◆ 打手直径φ310mm表面三根钉棒螺丝固定。

  ◆ 机架由δ8mm厚优质碳钢制成,定性处理,消除应力。

  ◆ 振动电机0.75kw×6极普通电机。

  ◆ 角钉帘由1.5kw调速电机配80/10:1蜗轮传动。

  ◆ 机 幅:1400mm

  ◆ 产 量:100-180kg/h

  ◆ 功 率:2.25kw

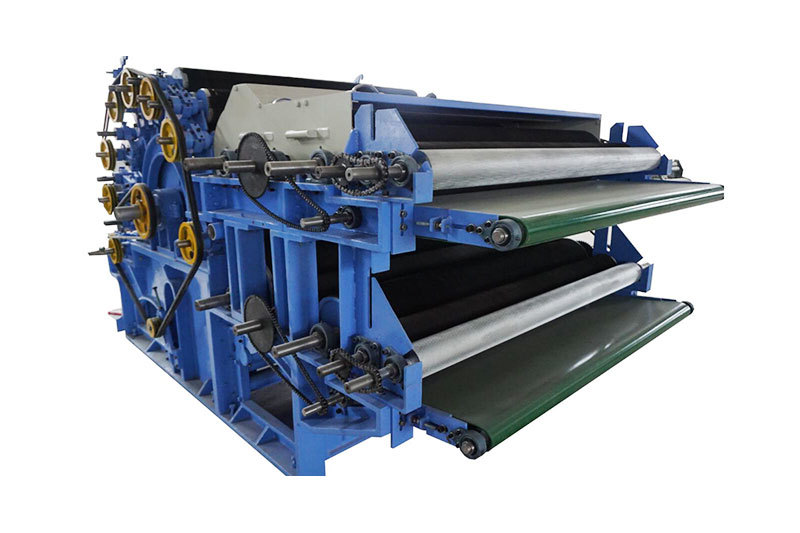

  3. SL-150型单锡林、双道夫梳理机(φ850)

  ◆ 适用于将涤纶、丙纶、维纶、双组份化学纤维等纤维高速梳理成网。

  ◆ 锡林、道夫、工作辊、剥毛辊等均调质处理,精密加工而成。

  ◆ 道夫前加装杂乱辊,出棉采用变频电机。

  ◆ 针布选用上海名牌,型号规格由最终产品确定。

  ◆ 斩刀剥棉。

  ◆ 进料喂入:装有防金属保护装置,4根罗拉包缠金属针布,分上、 下二组配对,其中进料第一对上罗拉轴承座及传动齿轮为尼龙件,可以检测金属并具有自停报警、倒车功能。

  ◆ 主要轴承采用无锡托林顿,锡林主电机电磁调速。

  ◆ 罗拉入棉采用变频控制0.75kw×4极普通电机配87:1摆线针轮。

  ◆ 锡林、道夫为铸件,锡林壁厚25mm,道夫壁厚20mm,内设加强环,其他辊筒为无缝钢管制成壁厚6-8mm。

  ◆ 各辊圆柱度不大于0.05mm,保证动静平衡。

  ◆ 锡林径向跳动:≤0.05mm

  ◆ 锡林直径:φ850mm

  ◆ 道夫直径:φ492mm

  ◆ 工作辊直径:φ130mm

  ◆ 剥毛辊直径:φ79mm

  ◆ 刺辊直径:φ241mm

  ◆ 产 量:100~160kg/h(以6D一级品化纤考核)

  ◆ 配套功率:锡林7.5kw,道夫1.5kw,喂入0.75kw。

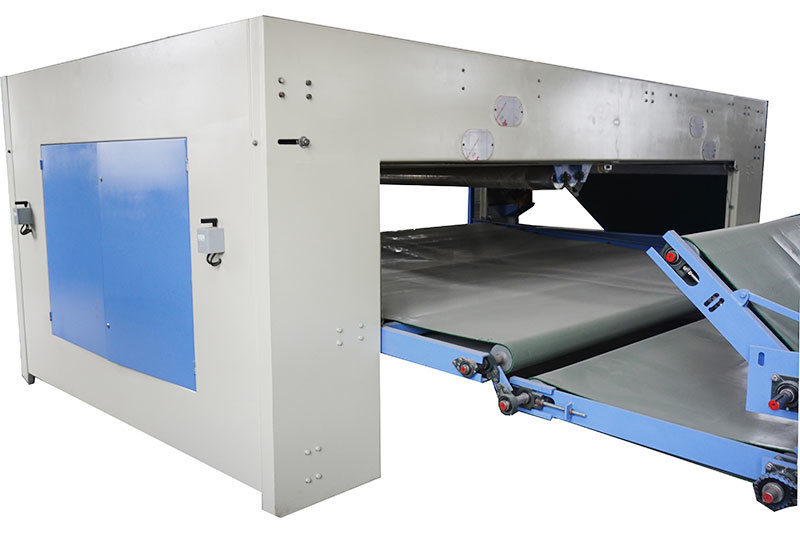

  4.PW-320型铺网机

  ◆ 本机用于将梳理完的棉絮铺成一定厚度和宽度供下道工序使用。

  ◆ 完全采用国外机体结构,主机架为折板结构,具有足够的强度和稳定性。轨道防漏油,直立、横面厚分别δ8mm,δ6mm。

  ◆ 铺网设有分段独立变频控制,保证纤网质量均匀平整。

  ◆ 往复控制信号采用红外光电转换器或欧姆龙光电开关可编程控制。

  ◆ 所有电机均采用变频调控。

  ◆ 铺网机底帘可调高度500mm。

  ◆ 铺网机底帘为木质,输入帘采用抗静电PVC帘。

  ◆ 输入帘宽度:1700mm。

  ◆ 输出帘宽度:3200mm。

  ◆ 输出帘速度:1-8m/min可调。

  ◆ 铺网帘速度:20-40m/min可调。

  ◆ 往复采用同步齿形带传动。

  ◆ 各传动部件轻质而高强度特殊设计。

  ◆ 纤网不匀率:≤5%(左、中、右三点)

  ◆ 配套功率:往复2.2kw配100/10:1蜗轮,斜帘、补偿帘 1.5kw配80/10:1蜗轮。底帘电机1.5kw,传动速度根据产品要求配套调节。



  5.QD-320型电脑切断机

  ◆ 该机适用于任何棉花、合纤、羊毛、驼毛等原料。

  ◆ 电子计数,定长自动切断。

  ◆ 机幅:3200mm

  ◆ 生产能力:60床/小时

  ◆ 功率:1.5kw



  6.ZT-320型电脑装套机

  ◆ 适用于任何棉花、合纤、羊毛、驼毛等原料。

  ◆ 光电控制,装套准确、平整。

  ◆ 机 幅:3200mm

  ◆ 生产能力:60床/小时

  ◆ 功 率:1.1kw



四、设备清单及价格

序号

设备型号及名称

数量

单价
(万元)

总价
(万元)

1

KS-100型开松机

1台





2

GM-140型给棉机

1台





3

SL-150型梳理机

1台





4

PW-320型铺网机

1台





5

QD-320型电脑切断机

1台





6

ZT-320型电脑装套机

1台





7

电器控制系统

1套





合  计(万元)
